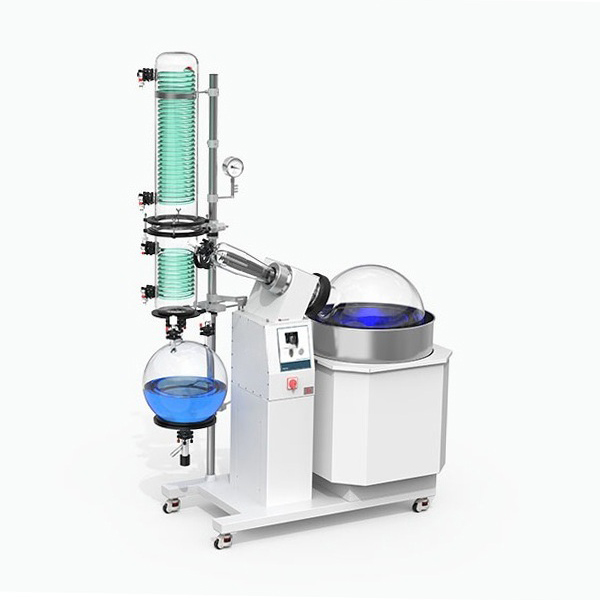

eksplosionssikker pilotskala roterende fordamper

eksplosionssikker pilotskala roterende fordamper

Eksplosionssikker pilotskala roterende fordamper er et pilotskala præcisionsudstyr til genvinding, rensning og koncentration af organiske opløsningsmidler, der er designet til brug i miljøer, hvor der arbejdes med brandfarlige og eksplosive, giftige flygtige opløsningsmidler.

Beskrivelse

Eksplosionssikker pilotskala roterende fordamper

Hovedfunktioner

  1. Højkvalitetsglas: Alle glaskomponenter er fremstillet af 3,3 borosilikatglas, der er modstandsdygtigt over for varmeschok, korrosion, syrer, baser og organiske opløsningsmidler.
  2. Dobbelt kondenseringssystem: Hoved- og underkondensering i tre trin – stort kondenseringsareal for høj udvinding og minimalt opløsningsmiddeltab.
  3. Eksplosionssikre kernekomponenter: Motor, varmeelement, sensorer og kontrolboks er flammesikre (Ex-mærkning, klasse Gb, temp. T4, 135 °C+) – sikre i eksplosive gasmiljøer.
  4. Intuitiv styring: LCD-display med encoder – nem justering af temperatur og hastighed.
  5. Elektrisk/manuel dobbeltmodus badelift: Væskeniveaumåling og beskyttelse mod tørbrænding for sikker og bekvem betjening.
  6. PTFE-aftapningsventil: Korrosionsbestandigt, ikke-forurenende aftapningssystem.
  7. Flangeinterface: Let at adskille, vedligeholde og rengøre.
  8. Låsebremsehjul: Frit bevægelige og stabil positionering.
  9. Pålidelig tætning: PTFE + Viton dobbelt tætning – fremragende lufttæthed, forhindrer vakuumlækager.

Funktionsprincip

  • Reduceret trykdestillation: Roterende kolbe opvarmer og fordamper materiale; flygtige opløsningsmidler kondenseres hurtigt og genvindes for effektiv adskillelse/koncentration.
  • Kontinuerlig overfladefornyelse: Rotation forstørrer fordampningsområdet, forhindrer overophedning og skumoverløb.
  • Sikker opvarmning: Stabil badeopvarmning med væskeniveau/tørbrændingsbeskyttelse.
  • Tretrins kondensering: Hoved-, under- og bufferflaske sikrer fuld dampkondensering og effektiv opsamling.
  • Kontinuerlig udledning: PTFE-systemet muliggør løbende fjernelse af kondensat under drift, hvilket maksimerer effektiviteten.

Anvendelsesområder

  1. Finkemikalier: Separation/genvinding af flygtige opløsningsmidler (aromatiske stoffer, ketoner, ethere).
  2. Lægemidler: Koncentration af råmaterialer, produktion af ekstrakter, genvinding af opløsningsmidler.
  3. Naturprodukter: Ekstraktion af æteriske olier, koncentration/tørring af bioaktive stoffer ved lav temperatur.
  4. Nye materialer: Polymerisering, monomerrensning.
  5. Pilotplatforme: Opskalering/syntetisk optimering i akademiske og industrielle laboratorier.
  6. Farlige områder: Egnet til genvinding af organiske opløsningsmidler og brændbare gasmiljøer.
Tekniske parametre
eksplosionssikker pilotskala roterende fordamper
Model R-05Ex R-10Ex R-20Ex R-50Ex
Udvendige dimensioner 1490 B x 670 D x 1140 H mm 1690 B x 730 D x 1800 H mm 1210Bx740Dx2040H mm 1995 B x 920 D x 2230 H mm
Vægten inkluderer glas 118 kg 143 kg 190 kg 258 kg
Strømforsyning 220-240 VAC, 50 Hz, 60 Hz 380 VAC, 50 Hz, 3-faset
Rotationsmotorens effekt 60 W 180 370 W
Samlet effekt 3100 4800 4500 6300 W
beskyttelsesklasse IP20
forureningsniveau 2
Hastighedsområde 20 o/min til 140 o/min 20 omdr./min. til 130 omdr./min. 20 omdr./min. til 130 omdr./min. 20 omdr./min. til 110 omdr./min.
Badets temperaturreguleringsområde omgivelsestemperatur +5 °C til 95 °C
Nominel justeringsnøjagtighed ±1,5 °C
Badvæske Deioniseret vand
Systemtætningslækage ≤0,03 kPa pr. minut
Drejeknap Elektronisk
Nominel varmeeffekt 3000 4000 W 4500 W 6000 W
Badetemperaturfølere PT100, tre linjer
Maksimal fordampningskapacitet, vand 2 l pr. time 3,2 l pr. time 5 l pr. time 9 l pr. time
Kondenseringsareal ca. 0,278 kvadratmeter Primært 0,39, sekundært 0,253 kvadratmeter Primært 0,948, sekundært 0,358 kvadratmeter Primær 1,15, sekundær 0,4 kvadratmeter
Roterende flaskevolumen 5 10 20 50
Roterende flaskediameter flangediameter 50 mm Flange diameter 125 mm
Opsamlingsflaskens volumen 3 5 10 20
Opsamlingsflaskens diameter flangediameter 40 mm flangediameter 50 mm flangediameter 60 mm
Visningsmetode for rotationshastighed LED
Temperaturvisningsmetode LED
Omgivelsestemperatur 5 °C til 35 °C
Relativ luftfugtighed ≤70
Badets størrelse diameter 300 mm x 170 mm diameter 370 mm x 220 mm diameter 450 mm x 260 mm diameter 550 mm x 320 mm
Glas 3,3 Borosilikatglas
kontakt med materiale 3,3 Borosilikatglas, PTFE
badekarafdækning Valgfrit
