Cirkulationsvarmetermostat med kølefunktion

Cirkulationsvarmetermostaten har en funktion til hurtig køling og højeffektiv opvarmning og transporterer temperaturreguleringsmediet, såsom varmeledende olie eller kølevæske, til det eksterne udstyr via en lukket kredsløbscirkulationsmetode for at opnå præcis temperaturregulering.

Beskrivelse

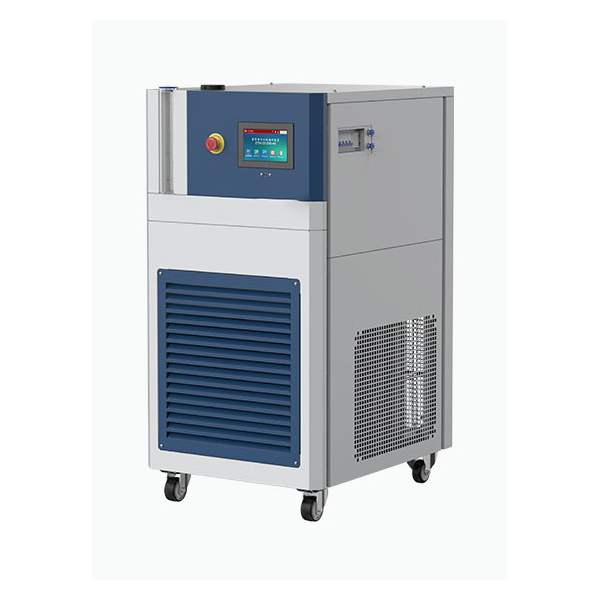

Cirkulationsvarmetermostat

Cirkulationsvarme-termostaten integrerer køling, opvarmning, cirkulationspumpegruppe og intelligent kontrolmodul med muligheder for luftkølede eller vandkølede kølemetoder. Den er ideel til højpræcisions termisk styring i applikationer såsom temperaturregulering af reaktionskedler, testning af nye materialer, varmebehandling af chips og temperaturregulering i industrielle processer. Stabil drift fra -40 °C til +200 °C, PID-programtemperaturregulering, dataeksport og fjernkommunikationsfunktioner opfylder behovene inden for automatiseret produktion og videnskabelig forskning.

Kernefunktioner

  1. Bred temperaturdriftskapacitet:Dækker -40 °C til +200 °C, velegnet til gelreaktioner ved lave temperaturer og krakning ved høje temperaturer.
  2. Højt integreret modulær struktur:Integrerer køle-, varme-, cirkulations- og kontrolsystemer i en kompakt, effektiv enhed.
  3. Fleksibel kølemodus:Understøtter luftkølede og vandkølede kondensatorformer; brugerne vælger ud fra forholdene på stedet.
  4. Højopløsnings touchscreen-styring:7-tommers touchscreen i ægte farver, intuitiv betjening, visning af datakurver og funktionslog.
  5. Programmerbar temperaturregulering:Understøtter 120 grupper af temperaturstyringsprogrammer, hver med 100 temperatursegmenter, hvilket muliggør lineær og gradvis temperaturstigning og -fald.
  6. Automatiske beskyttelsesmekanismer:Overtemperatur, overstrøm, overbelastning, forsinket start, højspændingsbeskyttelse og mere for sikker drift.
  7. Fjernkommunikation og integration:RS485-grænseflade kompatibel med MODBUS RTU, kan tilsluttes overordnede systemer (DCS, SCADA) for centraliseret styring.
  8. Udvidelsesbeholderdesign:Indbygget ekspansionsbeholder og væskeniveauovervågning reagerer automatisk på ændringer i varmebærende mediums volumen og sikrer stabil cirkulation.
  9. Bred tilpasning til varmeledende medier:Understøtter vand, ethanol, silikoneolie og andre væsker til forskellige anvendelseskrav.

Systemprincip

  1. Køleprincip:Indbygget hermetisk kompressor med rullende rotor køler hurtigt det varmebærende legeme via kondensator, kapillærregulering og pladefordamper. Pladevarmeveksleren er kompakt og effektiv. Luftkølet type bruger kondensator med finner; vandkølet type bruger koaksial varmeveksler.
  2. Opvarmningsprincip:Speciel flange-type elektrisk varmeapparat til termisk olie giver høj effekttæthed og hurtig respons, hvilket sikrer ensartet temperaturfordeling.
  3. Cirkulations- og ekspansionsmekanisme:Afskærmet pumpe, der er egnet til høje/lave temperaturer, leverer kontinuerlig mediumstrøm. 304 rustfrit stålrør med isolering forhindrer varmetab/korrosion. Ekspansionsbeholder absorberer volumenudsving; væskeniveaumonitor sikrer stabil drift.
  4. Styringslogik:PID-algoritme justerer temperaturudgangen i realtid, understøtter temperaturkurveindstilling, fast værdi og programstyring. Softwaren understøtter dataregistrering, kurvevisning, USB-eksport og fjernkommunikation.

Anvendelsesområder

  1. Temperaturregulering af kemiske og farmaceutiske reaktioner:Højpræcisionssyntese, krystaldyrkning, kontrol af lægemiddelmellemprodukter.
  2. Udvikling af nye energimaterialer:Batterier, superledende materialer, termisk cyklustest af kulstofnanorør.
  3. Test af halvledere og elektroniske komponenter:Hurtig termisk stresstest af chips og kredsløbskort.
  4. Termisk kontrol af vakuumsystemer:Fungerer med vakuumtørring, kondenseringsgenvinding og relateret udstyr.
  5. Simuleringstest inden for luft- og rumfart:Test af komponenters ydeevne under skiftende temperaturforhold.
  6. Universitets- og videnskabelige forskningseksperimenter:Giver højpræcis temperaturregulering til forskningsplatforme og pålidelige eksperimenter.
Tekniske parametre
Cirkulationsvarmetermostat med kølefunktion
ModelHC10-4(W)HC10-10(W)HC10-12(W)
Temperaturområde-40 °C til +200 °C
Temperaturstabilitet±0,5 °C
Samlet effekt5,7 kW11,1 kW18,6 kW
Køleeffekt ved 200 °C3 kW6 kW12 kW
Køleeffekt ved 100 °C3 kW6 kW8,6 kW
Køleeffekt ved 25 °C2,4 kW4,5 kW5,8 kW
Køleeffekt ved -10 °C1,4 kW4,2 kW4,5 kW
Køleeffekt ved -20 °C1,2 kW3,2 kW3,5 kW
Køleeffekt ved -30 °C0,85 kW2 kW2 kW
Køleeffekt ved -40 °C0,25 kW1,1 kW1,1 kW
Varmeapparatets nominelle effekt3 kW6 kW12 kW
Kølemetodeluftkøling eller vandkøling
KølemidlerR404A
Cirkulationspumpe Gennemstrømningshastighed30 l pr. minut45 l pr. minut
Cirkulationspumpe Tryk1 bar1,4 bar
CirkulationsgrænsefladestørrelseR3/4
Maksimal viskositet for varmebærende medium30 cp
Støjniveau65
KommunikationsgrænsefladeUSB, RS485
beskyttelsesklasseIP20
forureningsniveau2
Omgivelsestemperatur5 °C til 35 °C
Strømforsyning380 VAC, 50 Hz, 3-faset
Strøm10,5 A2033A
Elektriske tilslutningsmetodertrefaset firetråds system
Udvendige dimensioner640 B x 860 D x 1270 H mm750 B x 1100 D x 1420 H mm750 B x 1100 D x 1420 H mm
Vægt205 kg330 kg360 kg
